Informatie over RVS gegolfde flexibele slangen

tot 550°C	tot -196°C	DN06	DN50	100%	1
Maximale temperatuur	Minimale temperatuur	Kleinste maat	Grootste maat	Zuurstofdiffusiedichtheid	Minimum aantal

De 100% diffusiedichte, flexibele RVS slang

RVS gegolfde slangen, type 4000

De flexibele RVS gegolfde slang van type 4000 is breed toepasbaar en is door de flexibiliteit van het slangmateriaal gemakkelijk te installeren. De flexibiliteit van dit type slang is vergelijkbaar met die van RVS omvlochten slangen met rubberachtige inlage, zoals Oxystop. In tegenstelling tot type 4100 kan type 4000 door deze flexibiliteit ook gebruikt worden in systemen waarbij de slang aan beweging onderhevig is, of om trillingen te compenseren. Pas wanneer de slang in een zeer kleine buigradius gebogen wordt, zal deze de gekozen vorm behouden.

Het slangmateriaal is vervaardigd uit hoogwaardig RVS AISI316L (1.4404), en is daarom ook geschikt voor het transport van drinkwater maar ook zwembadwater. De slangen zijn door het Duitse DVGW eveneens goedgekeurd voor gebruik in gasinstallaties.

RVS gegolfde slangen van type 4000 kunnen geheel op maat door onze fabriek geproduceerd worden. Het is niet mogelijk dit type slang zelf op locatie op maat te maken. Dit is bij Type 4100 met het geschikte gereedschap wel mogelijk.

Beschikbare aansluitingen

RVS gegolfde slangen van type 4000 kunnen af-fabriek standaard geleverd worden met wartelmoer, buitendraad, driedelige koppelingen en koperen of RVS buiseinden. Afhankelijk van de gekozen materialen worden de verbindingen af-fabriek aan de slang gesoldeerd of gelast. De manier van verbinden heeft invloed op de maximaal toelaatbare werktemperatuur.

Ook zijn unieke draaibare binnen- en buitendraadfittingen beschikbaar die het torsievrij installeren van de slang zonder 3-delige koppelingen of extra (verloop)fittingen mogelijk maken.

Naast de standaard beschikbare aansluitingen bestaat voor dit type slang ook de mogelijkheid aansluitingen geheel naar wens te laten produceren. Hiervoor geldt een minimum afnamehoeveelheid, afhankelijk van de gewenste aansluitingen. Neemt u hiervoor vrijblijvend contact met ons op via verkoop@easy-fitt.nl.

RVS gegolfde slangen met extra mantel

De RVS gegolfde slang van Type 4000 kan voorzien worden van een aantal aanvullende mantels die de maximale werkdruk vergroten, voorkomen dat de slang onder druk uitzet, en/of voorkomen dat de slang in een te kleine straal gebogen wordt. Wij kunnen de volgende mantels standaard leveren:

Artikel	Mantel(s)
4000-A	Geen (basis slang)

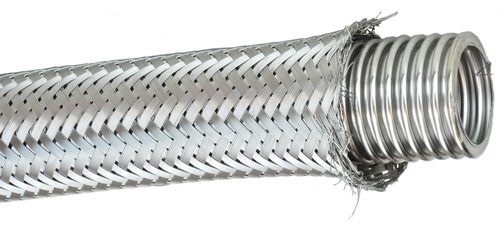

4000-B	Enkele omvlechting
4000-C	Dubbele omvlechting
4000-D	Pantser
4000-E	Enkele omvlechting + pantser

Op aanvraag kunnen alle bovenstaande typen tevens geleverd worden met een PVC coating.

Meer informatie over de maximaal toelaatbare werkdruk van de verschillende typen slang vindt u in onze documentatie.

0% zuurstofdiffusie

Metalen laten geen zuurstof door, waardoor onze RVS gegolfde slangen, zowel Type 4000 als Type 4100, 100% zuurstofdiffusiedicht zijn. Wanneer 100% diffusiedichte materialen verlangd worden, kunnen RVS gegolfde slangen dus wel toegepast worden, maar RVS omvlochten slangen met kunststof of rubberachtige inlage, zoals Oxystop en OxyBan niet. Doordat vrijwel elke verbinding echter toch in meer of mindere mate zuurstof tot het systeem toelaat, kan een systeem in de praktijk eigenlijk nooit 100% zuurstofdiffusiedicht uitgevoerd worden, ook al worden er uitsluitend 100% zuurstofdiffusiedichte materialen toegepast.

Om het rendement van het systeem zo hoog mogelijk te houden en corrosie van het systeem tegen te gaan is het altijd verstandig (automatische) ontluchters en/of ontgassers te plaatsen, ook als enkel 100% zuurstofdichte materialen toegepast zijn.

Garantie

Type 4000 slangen hebben standaard 2 jaar fabrieksgarantie, inclusief dekking voor eventuele gevolgschade.

Veelgestelde vragen over Type 4000 RVS gegolfde slangen

Heeft u een andere vraag over Type 4000 RVS gegolfde slangen?
Neemt u dan gerust vrijblijvend contact met ons op via info@easy-fitt.nl of +31(0)72 534 5070.

Slangen van Type 4000 zijn onze meest flexibele RVS gegolfde slangen. De flexibiliteit van dit type slang is vergelijkbaar met Oxystop en OxyBan slangen. Type 4100 slangen zijn aanzienlijk stugger en eigenlijk niet 'flexibel' maar 'buigbaar' te noemen. Dit type blijft direct in de gekozen vorm staan en is niet geschikt om trillingen te compenseren.

Slangen van Type 4100 kunnen met het juiste gereedschap op locatie op maat gemaakt worden. Type 4000 slangen zullen altijd af-fabriek compleet besteld moeten worden en kunnen in tegenstelling tot slangen van type 4100 voorzien worden van omvlechting en/of pantser.

Ja, technisch gezien kunnen RVS gegolfde slangen van Type 4000 toegepast worden in gasinstallaties. Het Duitse DVGW heeft dit type slang ook goedgekeurd voor die toepassing. Er is echter geen Nederlandse gaskeur beschikbaar.

De maximale werktemperatuur van RVS slangen van type 4000 is 550°C, kortstondig zelfs 650°C. Houd er echter rekening mee dat de temperatuur grote invloed heeft op de maximale werkdruk!

Wanneer slangen voorzien zijn van een PVC coating is de maximale temperatuur beperkt tot 100°C

De maximale werkdruk is sterk afhankelijk van de temperatuur van het stromende medium en de exacte uitvoering van de slang. In onderstaande tabel wordt de maximale continue werkdruk bij een mediumtemperatuur van 20°C weergegeven:

DN-maat	Zonder omvlechting	Enkele omvlechting	Dubbele omvlechting
DN06	25 bar	100 bar	150 bar
DN08	20 bar	100 bar	150 bar
DN10	10 bar	100 bar	-
DN12	10 bar	50 bar	-
DN15	6 bar	50 bar	-
DN20	4 bar	50 bar	-
DN25	2,5 bar	25 bar	-
DN32	2,5 bar	25 bar	-
DN40	2,5 bar	16 bar	-
DN50	1,5 bar	16 bar	-

De maximale werktemperatuur, aanwezigheid van trillingen, pulsen en/of schokken reduceren bovenstaande maximale werkdruk met een bepaalde factor. Zie hiervoor onze technische documentatie, of neem contact met ons op per e-mail of telefoon: info@easy-fitt.nl of +31(0)72 534 5070.

RVS slangen hebben onder normale omstandigheden vrijwel geen last van veroudering, waardoor de levensduur van RVS gegolfde slangen (zowel type 4000 als type 4100) nagenoeg onbeperkt is. Dit betekent echter niet dat er levenslang garantie op RVS gegolfde slangen gegeven wordt.

Het materiaal RVS AISI316L is door verschillende instanties goedgekeurd om gebruikt te mogen worden in drinkwatersystemen. Onze RVS gegolfde slangen van type 4000 zijn vervaardigd uit AISI316L en door het Duitse DVGW gekeurd voor drinkwatersystemen. Op onze RVS gegolfde slangen zit geen KIWA drinkwaterkeurmerk.

Nee, er liggen geen RVS gegolfde slangen bij Easy-Fitt op voorraad. Wel hebben wij een aantal diameters RVS slangen van type 4100 en bijpassende wartelmoeren en buitendraadfittingen op voorraad. Met onze unieke Easy-Fitt FLEX service kunnen wij hiermee kleine producties op maat maken en snel leveren.

Neem contact met ons op via verkoop@easy-fitt.nl indien u snel een klein aantal slangen nodig heeft. Op werkdagen tussen 9:00 en 17:00 niet binnen 1 uur een reactie op uw aanvraag? Belt u dan op +31(0)72 534 5070.

De levertijd van RVS gegolfde slangen is sterk afhankelijk van de gewenste slang en het aantal. Zo heeft onze fabriek normaal gesproken verschillende uitvoeringen op voorraad die doorgaans binnen 5-7 werkdagen geleverd kunnen worden. Indien de benodigde slang speciaal geproduceerd moet worden, of bij grote aantallen is een levertijd van 6 werkweken of langer niet ongebruikelijk. In veel gevallen zijn Oxystop of OxyBan slangen dan goede alternatieven die sneller leverbaar zijn.

Voor kleine aantallen met grote haast bieden wij onze unieke Easy-Fitt FLEX service aan. De geproduceerde slang is in dat geval een slang van type 4100. Voor de meeste HVAC toepassingen kan dit type slang gebruikt worden, maar deze slang is niet geschikt om trillingen te compenseren!

De prijs van RVS gegolfde slangen is sterk afhankelijk van de gewenste uitvoering en het gewenste aantal. U kunt altijd vrijblijvend contact met ons opnemen via verkoop@easy-fitt.nl of +31(0)72 534 5070 om vrijblijvend een prijs op te vragen.
